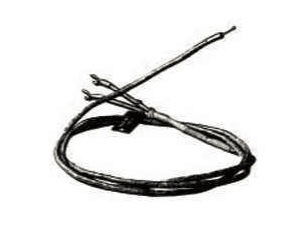

WRET-02裸露接觸式熱電偶簡介
上海自動化儀表三廠WRET-02裸露接觸式熱電偶，直接使用于0～500℃范圍內各種不需要保護套管場合的溫度測量。熱電偶帶有軟性延長導線，可以自由彎曲，外形尺寸較小，也可與二次儀表配套顯示，具有熱響應時間快，結構簡單，價格便宜，使用方便等特點，適用于分析儀器設備等溫度測量。

WRET-02裸露接觸式熱電偶主要技術參數
◆測量范圍：0-500℃
◆分度號：E分度
◆精度等級：Ⅱ級（±2.5℃或±0.0075｜t｜）
◆熱電偶類別：鎳鉻-銅鎳
◆熱響應時間：（T0.5<3S）在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
◆壓緊材料：不銹鋼304
◆熱電偶置入深度：10mm（特殊產品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T9238-1999

熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

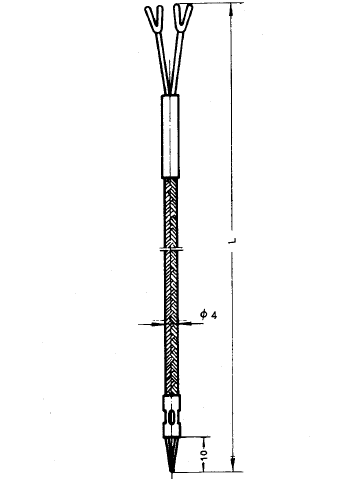

熱電偶安裝圖片
◆WRET-02裸露接觸式熱電偶（補償導線式）
