溫度計擴大管是為了增加溫度儀表測量元件的插入深度，保證溫度儀表的正常使用，在直徑80mm以下的管道上安裝溫度儀表時,建議采用裝擴大管的方法保證溫度的正常測量。

中文名：溫度計擴大管                                                         測量范圍：0-600℃
材質：碳鋼、不銹鋼                                                             耐壓：6.4-16MPa

目錄：  1、產品介紹
             2、技術參數
             3、使用須知
             4、安裝圖片

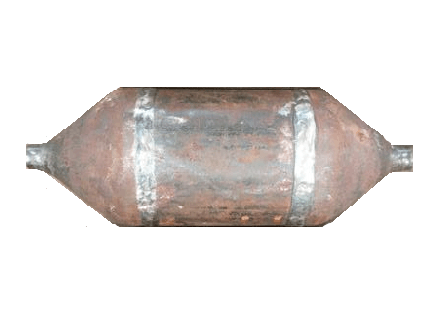

產品介紹
 溫度計擴大管是為了增加溫度儀表測量元件的插入深度，保證溫度儀表的正常使用，在直徑80mm以下的管道上安裝溫度儀表時,建議采用裝擴大管的方法保證溫度的正常測量。一般和上海自動化儀表三廠的熱電偶、熱電阻、雙金屬溫度計配套使用。

技術參數
◆量程范圍：0-600-800℃
◆擴大管口徑：DN50、DN80
◆擴大管外徑：Φ57mm、Φ89mm
◆擴大管材質：碳鋼，不銹鋼304，321，316
◆安裝方式：焊接式
◆重量：1.5-3Kg

使用須知
1、溫度計擴大管可分為DN50、DN80，在選擇使用時應根據現場的實際需要選擇相應口徑的擴大管。
2、為了保證焊接的牢固性，應選擇與現場材質一樣材質的擴大管。
3、焊接時應保證管道與擴大管中心在一條水平線，注意清潔焊接處雜質，如有防銹漆應先去除后在焊接。

安裝圖片

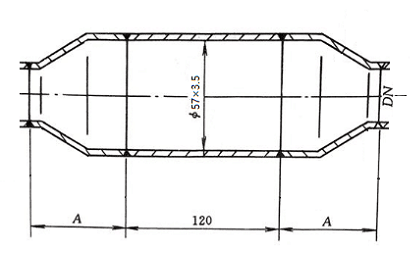

1、溫度計擴大管-DN50
DN=10 A=120;DN=15 A=100;DN=20 A=100
DN=25 A=75;DN=32 A=75;DN=40 A=75

2、溫度計擴大管DN80
DN=15 A=120;DN=20 A=100;DN=25 A=100
DN=32 A=100;DN=40 A=75;DN=50 A=75;DN65 A=75
