WRN2-133無固定雙支裝配式熱電偶簡介
上海自動化儀表三廠WR系列裝配式熱電偶是溫度測量儀表中常用的測溫元件，本廠生產的WRN2-133無固定雙支裝配式熱電偶可以直接測量各種工業生產過程中從0℃～1200℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是一樣的，因其結構簡單、制造方便、測溫范圍廣、精度高、慣性小和輸出信號便于遠傳等優點，所以在工業生產過程中得到極為廣泛的運用。

WRN2-133無固定雙支裝配式熱電偶主要技術參數
◆測量范圍：0-1200℃
◆分度號：K分度
◆精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
◆熱電偶類別：雙支鎳鉻-鎳硅
◆保護管直徑：20mm
◆保護管材質：剛玉質或高鋁質
◆熱響應時間：T0.5<240S(在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)。
◆熱電偶公稱壓力：常壓(一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關)。
◆熱電偶置入深度：l=100mm或應不小于其保護管外徑的8~10倍（特殊產品例外）。
◆熱電偶絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T9238-1999

裝配式熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

裝配式熱電偶使用選型

型號舉例
WRP-130表示S分度無固定裝置帶防水式接線盒，保護管直徑16mm的鉑銠裝配式熱電偶。
WRP-131表示S分度無固定裝置帶防水式接線盒，保護管直徑25mm的鉑銠裝配式熱電偶。
WRP2-130表示S分度無固定裝置帶防水式接線盒，保護管直徑16mm的雙支鉑銠裝配式熱電偶。
WRP2-131表示S分度無固定裝置帶防水式接線盒，保護管直徑25mm的雙支鉑銠裝配式熱電偶。

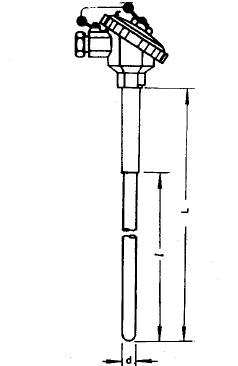

裝配式熱電偶安裝圖片
WRN2-133無固定雙支裝配式熱電偶（d=20mm）
